行业背景及问题的提出

工欲善其事必先利其器，无论是半导体器件的制造还是常规金属材料的加工制造，都需要有高精度的设备生产出来，为了中国制造2025的目标实现，国家投入大量的政策与经费去支持高校、研究所去研发高精度的部件设备，其中作为常规的设备部件-转台的精度对于整个高精度的产品加工可以说重中之重。

客户为科研院所，准备研发一款直径300MM高精度转台，需要雷尼绍的绝对式圆光栅与转台组装之后把实际位置信息反馈到控制器里，其中整个转台的转动精度要达到正负0.5角秒。

解决方案

圆光栅的系统精度包含了刻线误差与电子细分误差，当圆环越大系统精度越高，面对客户的需求，我们通过雷尼绍工厂进行REXA精度挑选服务，从一批产品中选出刻线精度最高的光栅，把REXA-300mm的刻线误差控制在正负0.3角秒以下，电子细分误差可控在0.04角秒以下，这样剩下的误差有安装带来的偏心误差，我们通过4个32位的biss协议读数头去纠正偏心并优化成一路最准确的信号，4个读数头通过比较算法在PMAC卡里做运算。

此方案提供给客户的产品如下：

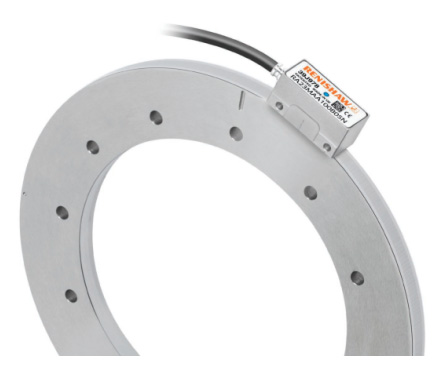

圆光栅：REXA30USA300B   数量1

读数头：RA32BAA300B50A  数量4

控制器：PMAC4轴         数量1

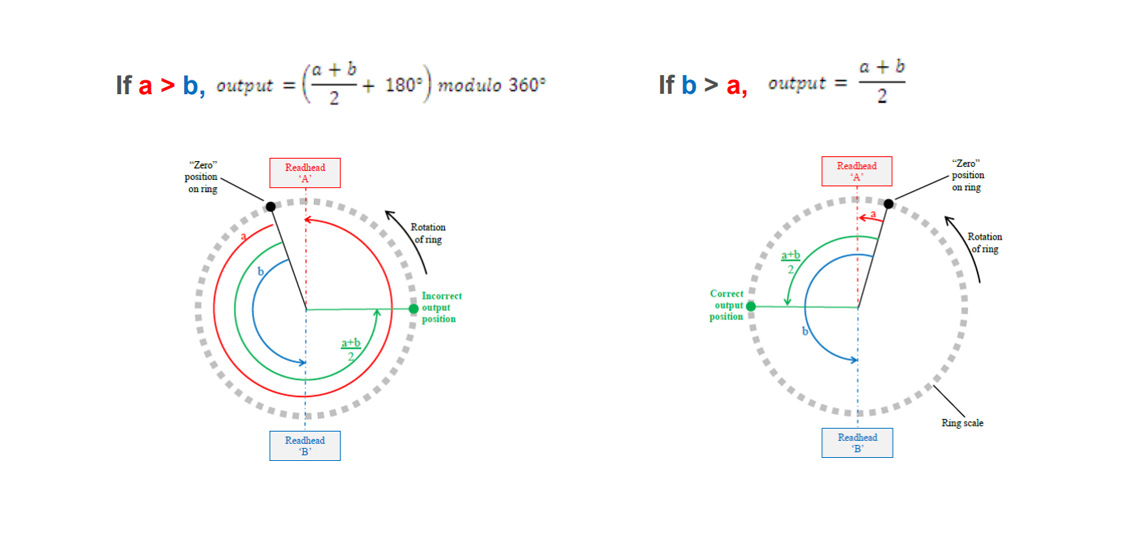

其中4个读数头的算法思路如下：

当两路对角信号回到PMAC里时，PMAC卡通过两个数值去比较，最终得出一路信号，以此类推在算出另外两个对角的第二路信号，最后综合第一路与第二路信号得出四路信号的综合值。

产品优势及行业推广价值

雷尼绍光栅系统以其产品精度高质量稳定而在全世界广泛应用，苏州钧信把雷尼绍的产品结合控制器通过自身的技术服务优势从而帮助客户解决了技术问题。

在帮助整个高校、研究所研发高精度产品的同时，继而拓展的高校、研究所成果转化的相关企业，不只是帮助研发阶段提高客户精度，还带动整个转台行业精度得到提成，实现钧信与客户共赢的目标。
