行业背景及面临的问题

电子行业需要进行电路板网版制作以及对一些例如液晶显示器的大幅面材料的快速加工，高精度激光加工设备在切割半导体材料与金属材料在行业中广泛使用。大量的设备厂家从低端设备生产制造在向高精度的高效率的激光加工设备前进，对于一款既高效率又高精度的运动控制解决方案提供了机会。

传统的高精度激光加工设备独立控制扫描头和XY工作台，由于系统的误差，往往只能通过控制器的补偿去尽量减小误差，但往往对于扫描头与XY工作台只能低速运动才能达到高精度加工结果，而且高精度扫描系统必须配置短焦距的光学系统，然而短焦距意味着加工幅面受到限制。需要解决加工精度与效率都要求很高的问题。

解决方案

由ACS运动控制公司与振镜SCANLAB 公司联合开发的一整套振镜扫描系统XLSCAN，它创新的理念运用扩展的加工范围使大范围的打标和大面积的处理成为可能。XLSCAN通过软件应用了智能过滤器来控制和移动一个振镜扫描头和一个XY平台，从而让每一个系统的物理约束在集成轨迹规划考虑范围内，扩展了激光扫描系统的工作区，提供清晰的激光加工优势，例如高加工吞吐量，具有前所未有的精度水平。

其中运动控制部分我们可以提供客户以下ACS产品，

以其中一个客户产品配置为例：

● 含有交互软件的ACS控制器： SP+EC-08000032NAN4NDN1

● 带有XLSCAN功能的ACS驱动：UDMhp2BXL1

● 同SCANLAB进行同步交互的ACS转换模块：SLEC

三者关系如下：

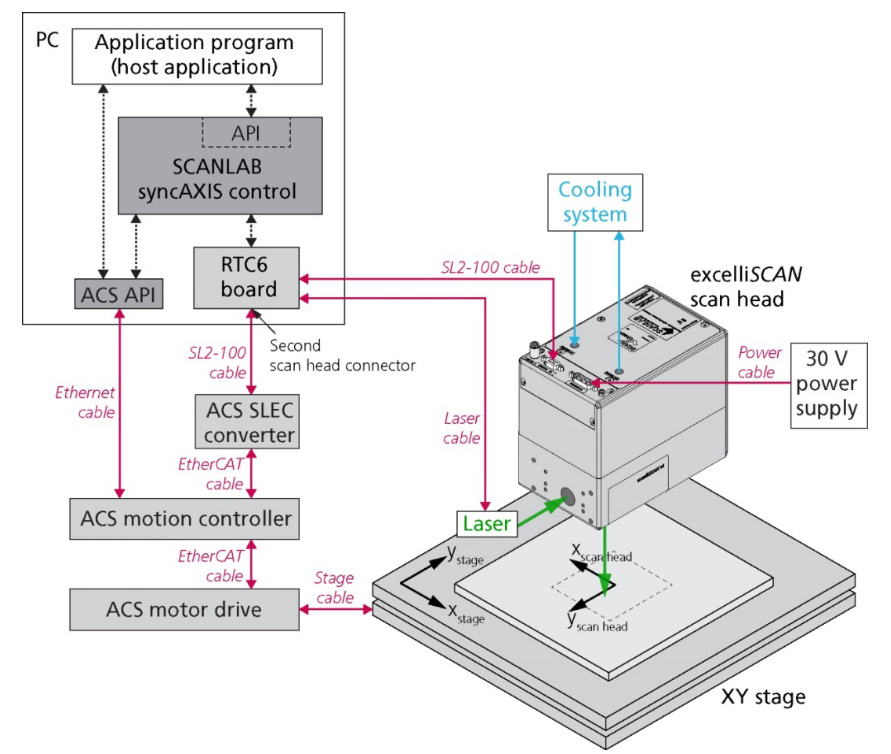

整体系统连接简图如下：

振镜部分为德国SCANLAB公司提供，运动控制部分为ACS EC+SLEC+UDMhp

产品优势及行业推广价值

相比于传统的振镜与平台独立控制系统，振镜联动系统能够大幅度提升激光加工效率及精度，实测最高效率提升40%，整体精度能够控制在5um以内。

整个激光加工都面临客户要求的提高以及产品性能升级的双重需求，我们可以通过XLSCAN这个方案去帮助想要提高竞争力的激光加工企业，使得整体设备水平得到提高。钧信公司作为ACS产品的核心代理商，是整个运动控制行业的领军企业，将会通过技术服务去开拓引导更多的激光加工企业实现自己价值。
